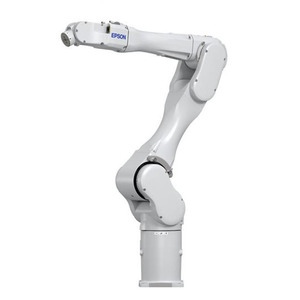

Robôs de 6 Eixos Epson C8XL - Tamanho Médio

Longo Alcance - Design SlimLine

Os robôs de 6 eixos Epson C8XL de longo alcance e tamanho médio oferecem potência, velocidade e ótima performance. Ao mesmo tempo em que possuem capacidade de carga de até 8 kg, os robôs Epson C8XL com o extremo Design SlimLine podem alcançar cantos em espaços limitados, dando conta de diferentes tarefas que seriam impossíveis para outros robôs de 6 eixos. Assim como nossos robôs da Série C4, o design dos C8XL inclui uma compacta dobra de pulso, assim como um compacto corpo com design de cotovelo e uma base extremamente pequena - o que permite que os braços dos C8XL ocupem de 2 a 3 vezes menos espaço do que modelos da concorrência.
Pesando apenas 62 kg, os robôs C8L são de 2 a 3 vezes mais leves do que modelos da concorrência, oferecendo movimentação avançada e ciclos rápidos. Os robôs Epson C8XL são feitos para grandes tarefas em pequenos espaços. Nosso objetivo é dar continuidade às nossas linhas de robôs de 6 eixos, em configurações compactas, de forma a alcançar a alta performance esperada de produtos Epson.
Os ciclos dos robôs Epson C8XL possuem apenas 0,54 segundos (com carga de 3 kg), motores de 1000 W no eixo J1, e são poderosos e compactos. Assim como os demais robôs da Série C8, os C8XL ocupam pouco espaço, sendo capazes de performar tarefas que outros robôs de 6 eixos não conseguem fazer.

Como isso é possível?
Nosso corpo SlimLine e o design de pulso compacto permitem uma ampla faixa de movimentação e menos restrições mecânicas do que modelos de tamanhos similares. Os motores maiores e os controles servo superiores permitem controle de movimentação preciso, o que significa movimentação suave para a sua aplicação. Além disso, as taxas de aceleração / desaceleração da Epson oferecem movimentação rápida de forma suave.

Tecnologia de vibração residual exclusiva da Epson - A maioria dos fabricantes de braços de 6 eixos precisa aumentar o tamanho dos equipamentos para obter a rigidez necessária à performance. A Epson tem uma exclusiva tecnologia de vibração residual chamada de QMEMS que permite aos nossos braços SlimLine gerar velocidade, precisão e taxas aceleração / desaceleração excepcionais, sem requerer mais peso ou volume. Reduzir a vibração é a chave para a alta performance. A nossa tecnologia de vibração residual Epson QMEMs, que utiliza sensores, ajuda a reduzir significantemente as vibrações - por meio de detecções e cancelamentos de vibração.

Quais tipos de indústrias?
Os robôs de 6 Eixos C8XL de longo alcance e tamanho médio são ideais para Automação de Laboratórios, Indústrias Médico-Hospitalares, de Bens de Consumo, Alimentícias, Automotivas, de Eletrônicos, de Periféricos de Computadores, Semicondutores, Plásticos, Eletrodomésticos e Aeroespaciais. Eles podem ser usados para uma ampla variedade de aplicações, como carregamento / descarregamento de peças, paletes e transferências de bandejas, montagens de kits, montagens em geral e muito mais. Há milhares de aplicações diferentes que esses robôs podem fazer. Entre em contato conosco e deixe-nos te ajudar com a sua próxima aplicação.

      • Ciclos rápidos com movimentação precisa
      • Controle de vibração residual exclusivo da Epson
      • O melhor na Categoria Faixa de Movimentação
      • O design SlimLine reduz significantemente o volume do robô
      • Modelos compatíveis com ISO Categoria 3 Sala Limpa / ESD e Protegido (IP67)



  • Modelo: RC8-A1401ST73SS
Com base nos bem-sucedidos robôs C4L, os robôs Epson C8XL também utilizam o nosso conceito de Design SlimLine, tendo alcance de 1400mm e configurações de braço capazes de alta performance. Nós diminuímos o volume e aumentamos a performance. Robôs C8XL tem capacidade de carga de 8 kg e são perfeitos para carregar / descarregar e para aplicações de empacotamento, pois foram projetados para aplicações em espaços limitados - onde são necessárias flexibilidade máxima e velocidade.

Os robôs C8XL, combinados com nossa tecnologia servo PowerDrive, geram resultados que os consumidores esperam de produtos Epson. Além disso, os robôs C8XL possuem a tecnologia de vibração residual que utiliza QMEM's (Sistemas Micro Mecânico-Elétrico de Quartzo), que detecta velocidade angular e feedback do sistema servo de movimentação para ajudar a reduzir significantemente a vibração durante a inicialização / parada. Isso permite movimentações mais suaves e posicionamentos mais rápidos.

Alta Performance
  • Ciclos líderes de mercado
  • Carga de até 8 kg mantendo ciclos rápidos
  • Alta precisão com repetibilidade
  • Tecnologia de vibração residual para gerar movimentação precisa e posicionamentos rápidos
Vantagens do Design SlimLine
  • Super compacto, para a melhor utilização do espaço de fábrica
  • Leve, ideal para instalações no teto ou em paredes E montagem track/slide
  • Pulsos compactos que oferecem a melhor mobilidade J5 da categoria
  • Ampla faixa de trabalho de +/- 240 graus para J1 (30% mais do que robôs de 6 eixos convencionais)
  • Perfeito para carregar / descarregar em lugares limitados
O melhor na categoria Controllers e Software de Desenvolvimento
  • Epson RC+ lidera o mercado em facilidade de uso, poupando tempo de desenvolvimento
  • O novo Controller RC700 oferece alta performance a baixos custos
  • Opções integradas para maximizar a performance do sistema e reduzir o tempo de desenvolvimento de forma geral (veja a página de oções para mais detalhes)
  • Poder de processamento de alta performance, várias vezes mais rápido do que modelos da concorrrência
  • Consumidores agora podem selecionar seus próprios computadores para usar nossos controllers RC700, alcançando performance máxima a custos mínimos
Opções completamente integradas
  • Guia de Visão
  • Conectividade .NET com API do RC+ 7.0
  • Conectividades DeviceNet, Profibus, EtherNet/IP, CC-Link Fieldbus
  • GUI Builder - fácil criação GUI a partir de ambientes de desenvolvimento robótico Epson RC+
  • Controle de Eixos Adicional
  • Rastreamento de transportadores
  • Modelos Sala Limpa / ESD disponíveis
  • Modelos de acordo com IP67 disponíveis
Podem ser utilizados para vários tipos de aplicações e indústrias
  • Automotiva
  • Médico-Hospitalar
  • Automação Industrial
  • Bens de Consumo
  • Produtos Industriais
  • Telecomunicações
  • Farmacêutica
  • Semicondutores
  • Eletrônicos

Principais Especificações:


Tamanho do Braço / Alcance: Alcance horizontal (sentido face de montagem): 1480 mm
Alcance horizontal (sentido centro de pulso): 1400 mmRepetibilidade: +/-0.050mmCarga Suportada (Kg): Máxima: 8 kg / Recomendada: 3 kgDuração do Ciclo: 0,47 sExtensão de Movimento:
  • J1 (Girando): +/-240 graus
  • J2 (Antebraço): -135 a +55 graus
  • J3 (Braço): -61 a +202 graus
  • J4 (Giro de Pulso): +/-200 graus
  • J5 (Dobra de Pulso): +/-135 graus
  • J6 (Torção de Pulso): +/-360 graus
Momento de Inércia Permitido:
  • J4: 0.47 kg•m2
  • J5: 0.47 kg•m2
  • J6: 0.15 kg•m2
Freios: Todos os 6 EixosConfigurações de Braço Adicional:
  • Tipo de Montagem: Sobre a mesa, Teto
  • Sala Limpa & ESD: ISO 3 Clean & ESD
  • Modelos Protegidos: Avaliado IP67

Opções:


Opções de Robô:
  • Guia de Visão (CV2 ou PV1)
  • DeviceNet, EtherNEt/IP, Profibus, CC-Link
  • Rastreamento de transportador
  • Detecção de Força
Opções de Software:
  • NET Support (EPSON RC+ 7.0 API)
  • GUI Builder

Outras Especificações:


Voltagem do Motor:
  • J1: 1000 Watts
  • J2: 750 Watts
  • J3: 400 Watts
  • J4: 100 Watts
  • J5: 100 Watts
  • J6: 100 Watts
Linhas de Usuário:
  • Elétrica: 15 (Conector D-Sub)
  • Ethernet: 8pin RJ45 (Cat5e ou equivalente)
  • Conexão de Guia de Força: 6 agulhas para o Conector de Guia de Força (futuro)
  • Ar: 2 (6mm)
Condições Ambientais:
  • Temperatura: 5 a 40 °C
  • Umidade: 10 a 80% (sem condensação)
Peso: 62 Kg (modelo IP67: 66 Kg)Cabos de Robô: 3 m (padrão), 5 m (opcional), 10 m (opcional)Regulações de Segurança:
  • ANSI/RIA R15.06-1999
  • CE
  • JIS B 8433
  • Machinery Directive: EN ISO 12100-1,EN ISO 12100-2, EN ISO 10218, EN 60204-1,EN ISO 13849-1
  • De acordo com EMC: EN55011,EN61000-6-2
  • JIS B 8433-1
  • De acordo com Korean KC Mark
  • De acordo com RoHS
  • REACH
